承包商的目標是最大限度地提高勞動和材料效率。在資源效率日益提高的背景下，后者在木結構建筑中也發揮著重要作用。德國房屋建筑商Holzhaus Fabrik向我們展示了如何實施窗過梁構造，以應對這些復雜的挑戰。
木結構建筑中過梁的尺寸受三個主要因素的影響：結構設計和樓板構造決定高度，而墻深決定寬度。這通常需要使用大型和重型構件。這些構件的加工難以控制。此外，材料用量也極大。同時，實心構件中并無放置卷簾盒的空間，特別是當需要落地窗時，這種結構達到了極限。大量的垂直木材也增加了樓面沉降的風險。這種沉降會帶來安全隱患，尤其是在多層建筑中。這些都是Holzhaus Fabrik面臨的典型挑戰。這家擁有42名員工的新公司專門從事多層住宅建筑、公共建筑和學校的現代化建設。

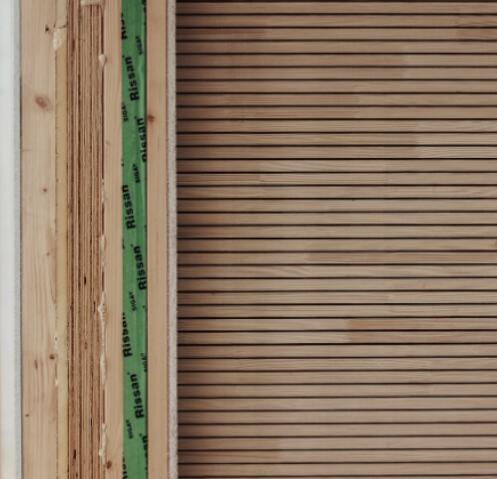

注釋：由Kerto LVL單板層積材制成的過梁具有高靜態和高質量的L形構造。
照片來源：Holzhaus Fabrik
建筑要求
“落地窗在多層住宅建筑和獨棟房屋中均有需求。例如，對于2.5米的房間高度，窗戶高度通常必須達到2.4米，因此過梁高度僅為100毫米。同時，過梁必須與外立面齊平，并應避免熱橋。我們還需要足夠的遮陽簾空間?！?Holzhaus Fabrik創始人兼董事總經理Heiko Dietzenbach解釋道。傳統的解決方法要么增加墻壁厚度，要么調整房間高度或降低窗戶高度。然而，更大的墻壁厚度會導致材料消耗增加，同時減少可用空間。如果房間高度增加，不僅增加成本，而且在極端情況下，可能意味著一層樓的損失——因此，若屋檐或屋脊高度固定，居住空間將縮小。視覺損失也是其缺點之一。因此，通常針對大型的建筑構件橫截面，不可能滿足所有不同的要求。
高性能單板層積材
Holzhaus Fabrik采用一種細長的高性能材料Kerto LVL代替了過梁的實心截面。這種資源高效型產品由三毫米厚的針葉木膠合板組成，膠合板通過粘合形成連續的木塊。然后將木塊切割成一定長度，并鋸成LVL橫梁或板材。

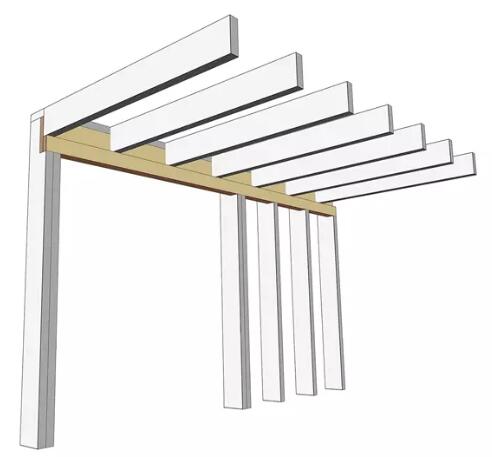

注釋：單板層積材采用垂直安裝方式，橫截面尺寸小，因此具有出色的結構承載能力。可以輕松實現高達四米的窗寬。
照片來源：Holzhaus Fabrik
Holzhaus Fabrik使用Kerto LVL Q板制成的橫梁作為窗過梁。獨立的單板層采用縱向和橫向排列，材料承受高雙軸向載荷，同時實現細長的建筑構件。它確保了出色的尺寸穩定性，并提高了板材的橫向強度和挺度。
垂直安裝實現狹窄的橫截面
“單板層積材采用垂直安裝方式，橫截面尺寸小。同時，它具有出色的結構承載能力，允許窗戶寬度達到4米。我們把過梁做成L形，將支撐條固定在邊梁上。”Dietzenbach解釋道。最大跨度為6米的樓板位于L形構造上。承載支撐由支柱提供。因此，負載不會越過 L 形構造的支撐區域。材料提供的剪切強度使得樓板能夠連接至過梁部件的下邊緣。在立面?zhèn)?，垂直安裝的狹窄橫截面為卷簾和百葉窗簾方案創造了空間。
標準化生產
從Dietzenbach的角度來看，Kerto LVL在工廠加工方面也給人留下了深刻印象：“高尺寸精度對我們來說是一個重要因素，因?yàn)槲覀兪侨詣?dòng)化生產。憑借其材料特性，Kerto LVL還能針對不同要求實現高度標準化。這種材料直挺無翹曲。因此無需返工，可以最大限度地提高生產速度。當我們對墻端（即窗框和門框）的面差有很高的要求時，這種材料尤其適用。”材料本身可以用螺絲、釘子固定或用膠水粘合。材料加工可以采用標準工具。由于Holzhaus Fabrik在所有樓面類型中均采用標準構造，并且對外部百葉窗和卷簾方案也采用了標準構造，高重復程度也降低了出錯的可能性。

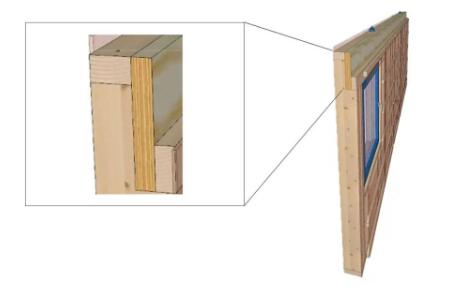

過梁仰視圖：L形構造中使用Kerto LVL讓過梁和天花板處于同一水平。
照片來源：Holzhaus Fabrik
減少材料、成本和負荷
Kerto LVL異常堅固和高效，因此減少了材料消耗。根據Holzhaus Fabrik的計算，與傳統方法相比，采用Kerto LVL制造的低過梁可以節省高達20%的成本。由于優化了材料的使用和更窄的壁厚，構件的總重量更輕，尺寸也更小。這意味著每臺運輸工具的裝載量增加，同時可以減少施工現場所需起重機的容量和占地面積。這對成本也有積極影響。
高質量標準
最后，Kerto LVL的窗過梁也給人留下了深刻的印象。該材料干燥不收縮、不沉降。由于使用較少的垂直木材，因此通常沉降較少。如果沉降導致裂縫，也會帶來視覺問題。這是因?yàn)閱伟鍖咏Y(jié)構減少了垂直木材的用量。當過梁在施工現場上被制成L形構造時，氣密層的施工也得到了簡化。傳統氣密膜采用粘貼的方式安裝，樓面系統位于頂部，氣密膜采用環回式設計，該過程對于角落的細節來說特別復雜。
Kerto LVL使過梁構造對安裝人員更加有效和安全。同時，它是一種現代解決方案，可滿足建筑師和建筑商的設計和功能需求。

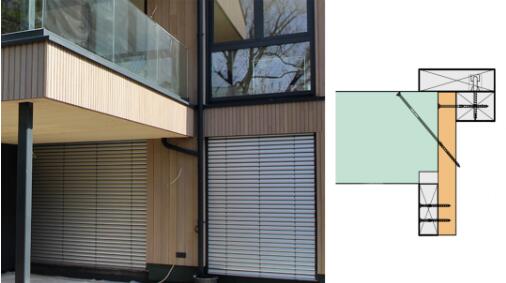

注釋：對于落地窗，房間高度和窗戶高度之間的微小差異為過梁提供的空間極其有限。十厘米長的窗過梁采用Kerto LVL制作可節省材料和空間。
